東風科爾專利產品——ML系列斜楔
在高速?zèng)_壓模具中，斜楔體積大，會影響沖壓速度，也會影響模具結構設計；斜楔承載側向力較弱，模具需要增加反側，導致模具體積變大；滑塊不能從后方取出，不便于維修；等等問題，給客戶模具設計帶來了麻煩，為解決這些問題，我們新開發了ML系列斜楔，以滿足客戶的使用。

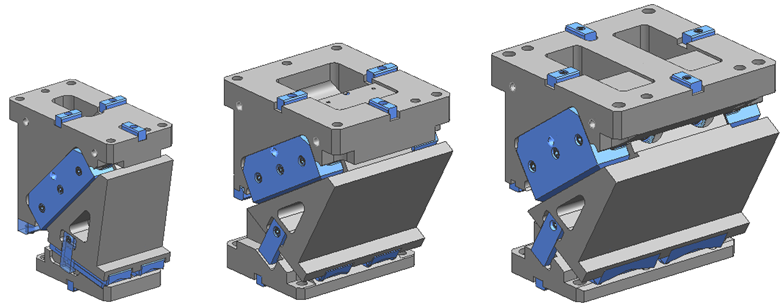

ML系列斜楔特點
安裝面大，外形尺寸小；
相同安裝面寬度斜楔，安裝面高度高于其它競品斜楔，斜楔長度比其它斜楔短，為模具節省空間。

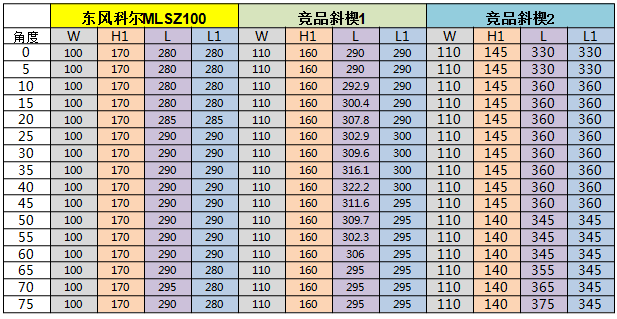

以安裝面寬度100mm為例，斜楔體積均小于其他競品斜楔。
W--斜楔最大寬度；H1--斜楔滑塊高度；L--斜楔長度；L1--斜楔底座長度。
能承受更大的側向力，提高斜楔的整體強度；
側板不參與側面導向，導滑長度更長，提高了斜楔承載側向力的能力及整體強度。

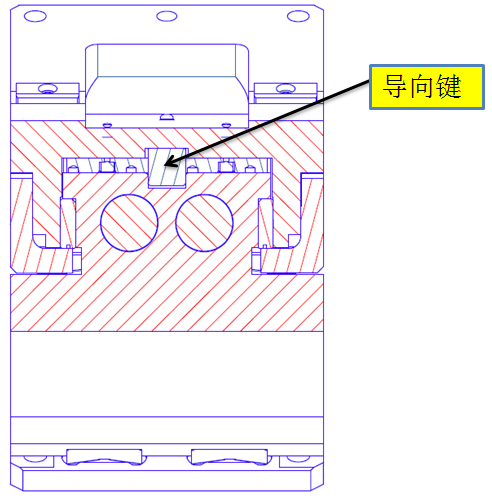

寬幅大于160mm的斜鍥增加導向鍵，在沖剪高強度鋼板的時候更有優勢。

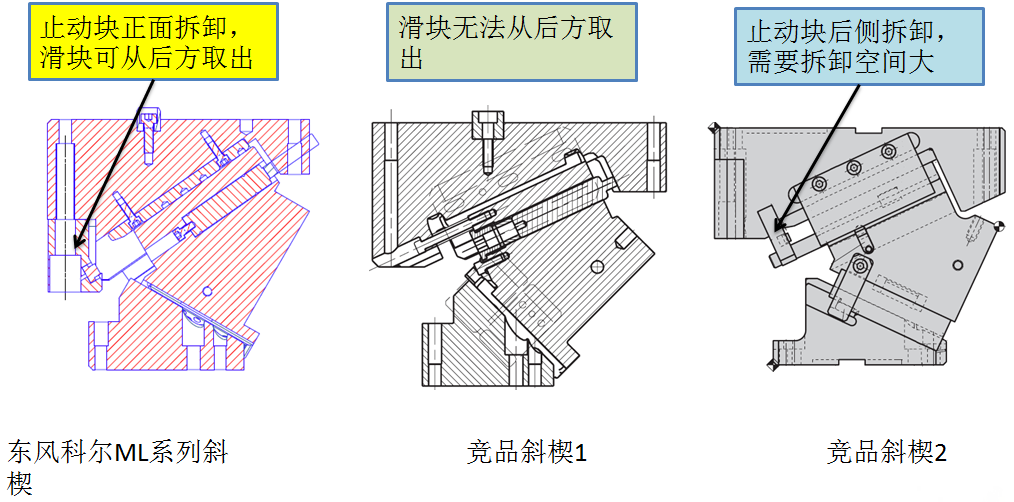

滑塊可從后側取出，便于維護和拆卸；
上置式斜鍥有滑塊止動裝置，可從底座正面進行拆卸，盡量減少需要的拆卸空間，實現滑塊從后側取出。

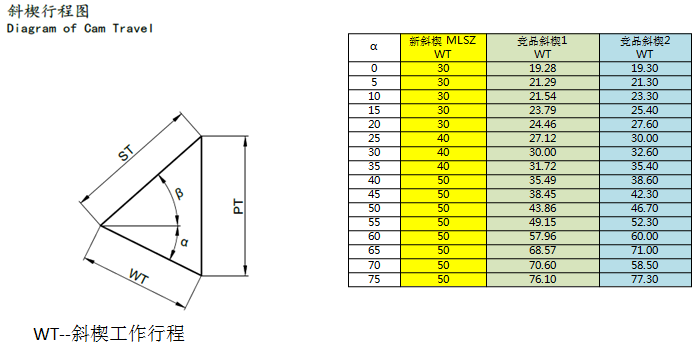

工作行程為整數，便于客戶選型使用；

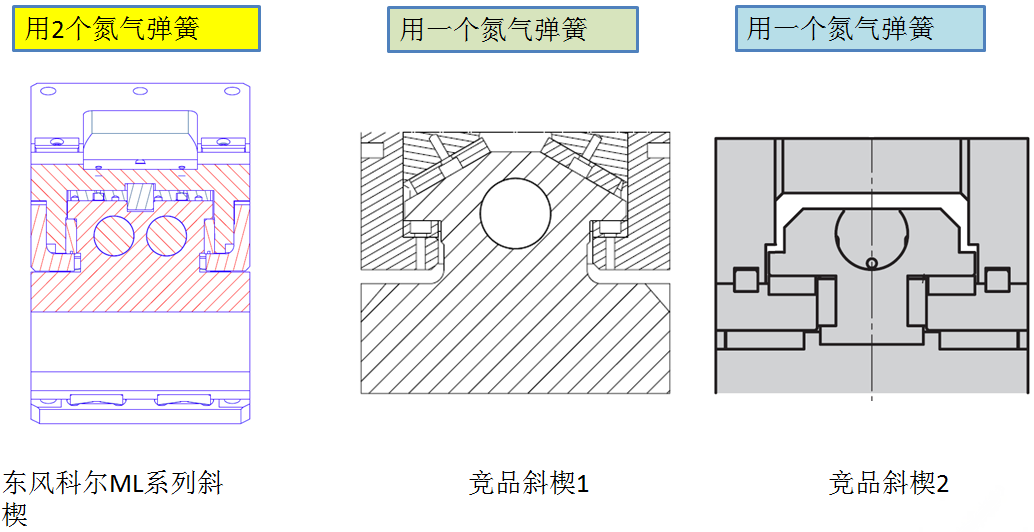

對稱布置氮?dú)鈴椈�，�?shí)現更穩定的受力；
200mm以上斜鍥，采用兩個對稱布置，受力更平穩。

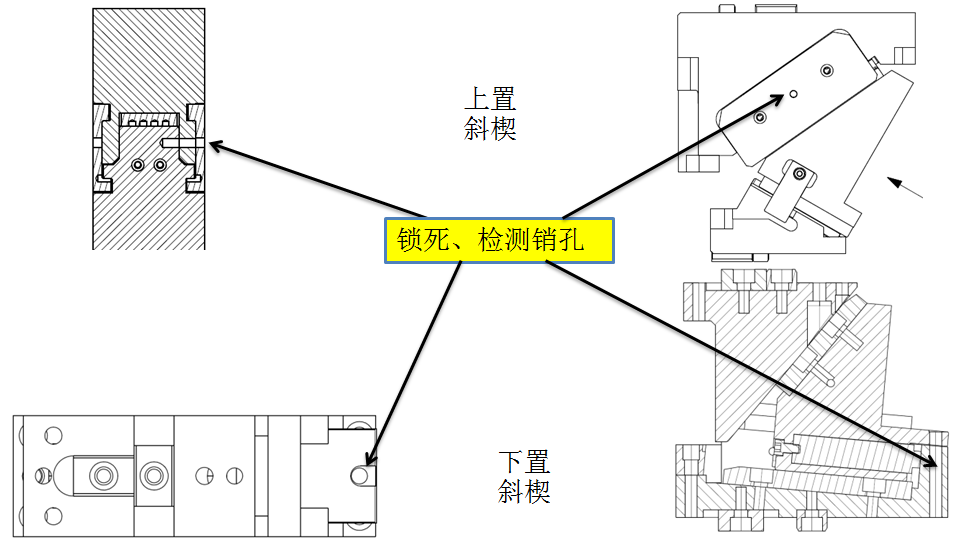

增加鎖死、檢測銷孔，利于客戶數控加工；
斜楔下死點側銷釘定位鎖死滑塊，兼具測量檢驗功能；
通過大量的客戶需求調研和扎實的理論研究，結合新材料的應用，應用嚴謹?shù)脑O(shè)計方法，完成了此款斜楔的設計開發。
ML系列斜楔選型及訂購說明
我司通過大量的客戶需求調研、扎實的理論研究，結合新材料的應用和科學的參數化設計方法，完成了MLSZ系列160款吊楔和MLXZ系列100款平楔的設計開發。
產品選型及訂購說明如下：
期待您的咨詢和選用。
聯系電話：027-84281894
聯系郵箱：sale@dfmiem.com
（作者：武漢東風科爾模具標準件有限公司）
