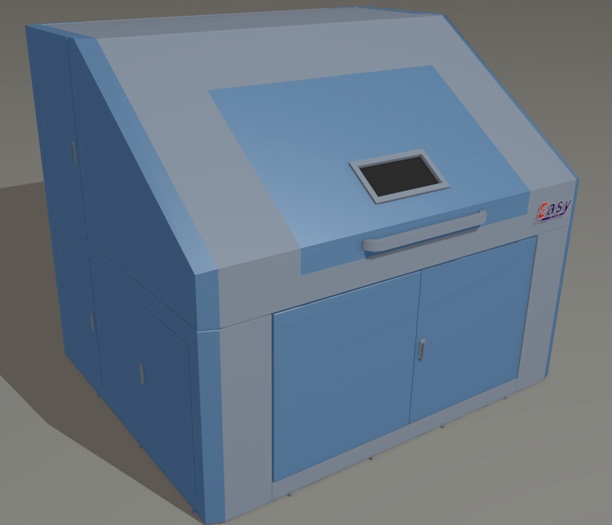

3DP 系列 EASY3DP- 1064
一． 工藝原理

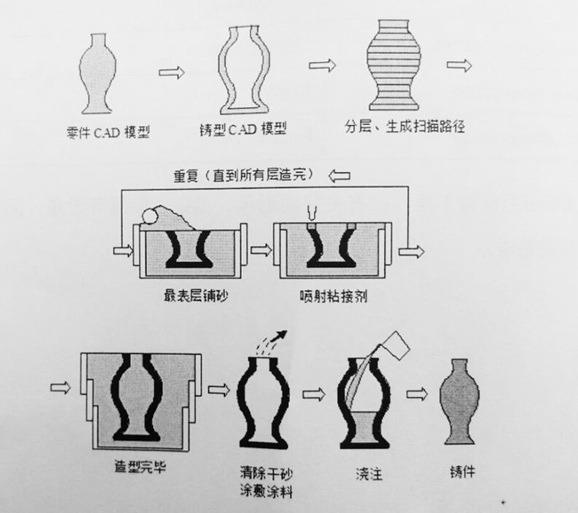

無模鑄型制造技術,由武漢易制科技有限公司開發研制，是將快速成型技術應用到傳統的樹脂砂鑄造工藝中的新技術，如圖一。其步驟為：首先從零件 CAD 模型得到鑄型 CAD 模型，然后對由鑄型 CAD 模型轉換成 STL 文件進行分層，得到截面圖形，再以層面信息產生控制信息。造型時，原砂均勻地與催化劑攪拌并鋪設在砂箱，噴頭按照截面圖形精確地向砂層噴射粘接劑，粘接劑與催化劑發生膠聯反應，逐層固化型砂而堆積成型。在成型的過程中，粘接劑和催化劑共同作用的地方型砂被固化在一起，其他地方型砂仍為顆粒態。當前一層型砂完全被固化后，后一層型砂再被鋪設并粘接直至所有的層粘接完成，得到一個空間實體。由于截面圖形外的型砂未被噴射粘接劑而仍是散砂，因而比較容易清除。當散砂被清理出去，即可得到鑄型。在鑄型的內表面涂敷或浸漬涂料之后就可以用于澆注金屬。
（圖一）
優點：
1.1 無需模具，鑄型一次成型。
1.2 可實現一體化造型，減少設計約束和機加工量，鑄件尺寸精，度易控制。
1.3 型、芯同時成型，提高定位精度。
1.4 無需拔模斜度，減輕鑄件重量。
1.5 可以制作任意形狀的鑄件，尤其是制作復雜以及含有自由曲面的鑄件，而且精度高。
1.6 可實現全自動，勞動強度低，對工人技能水平要求低。
1.7 速度快，制造和運行成本低。
1.8 材料可再生回用。
二．設備主要參數
2.1 打印成型尺寸 1000mm×600mm×500mm（大小可定制）
2.2 噴頭：工業級噴頭，物理精度:360dpi，最高精度：720dpi；噴頭寬度；71.9（標配2個；數量可選。）
2.3 系統軟件：自主研發Easy3DP（終身免費升級） 支持格式：STL、VRML、3MF
2.4 控制系統：自主研發
2.5 分層厚度: 0.1-0.5mm
2.6 制件精度：+0.2mm（L《200mm）或+0.2%（L>200mm）
2.7 掃描精度 ±0.05mm
2.8 造型速度 ≤100 秒/層
2.9 鑄件尺寸精度 優于 CT9
2.10 工作噪音 ≤70dB(A)
2.11 單層墨水消耗量 ≤18g/層（1000×600×500×360DPL）
2.12 單層固化劑消耗量（0.1mm 一層）≈8ml/層
2.13 電源要求: 2相3線，50Hz，380V，10A

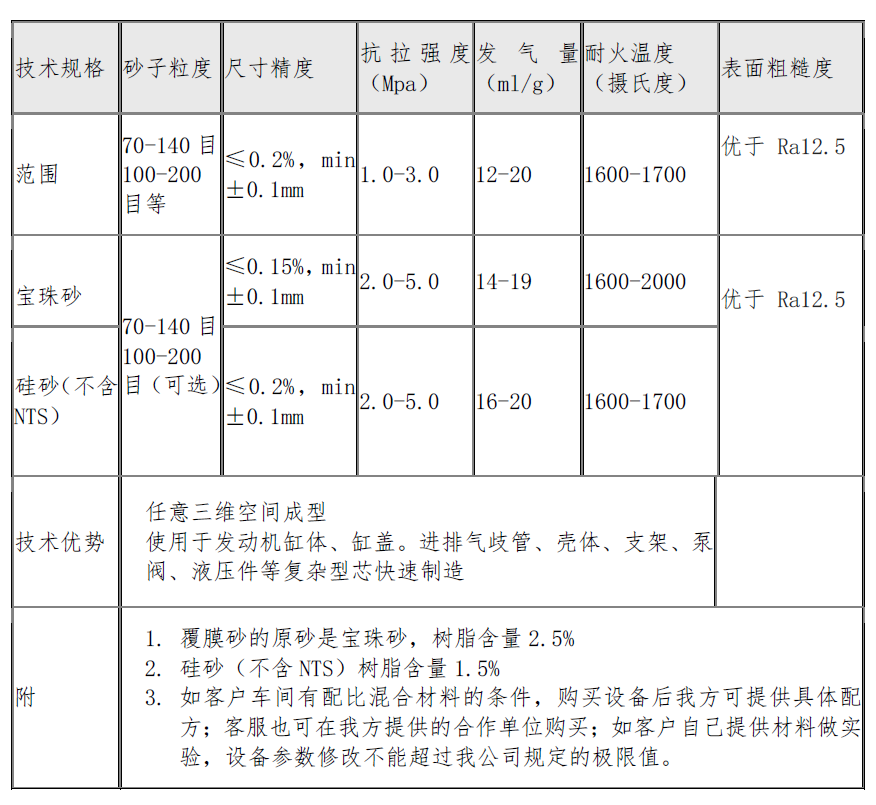

2.14 耗材: 鑄造用砂及其成套材料介紹如下表
2.15 機器特點: 快速、經濟、長壽命、多材料、臺面大
三．系統概述
設備間應當保持干燥，應有良好的通風、溫控、除濕等設備，同時要避免灰塵和保持整潔。
3.1 工作環境：
所需工作場地 60m2左右
溫度范圍 25-30℃
濕度 < 85%
3.2 待機環境
溫度范圍 5-30℃
濕度 <95%
壓縮空氣 Pmax=0.7MPa
四.耗材簡介

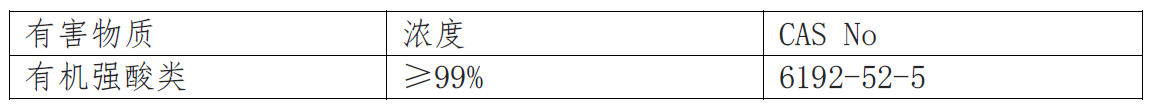

4.1 粘結劑 成分/組成信息
4.1.1理化特性
外觀與性狀：紅棕色液體，有杏仁樣的氣味。
熔點： -14.63℃
沸點： 170℃
相對蒸氣密度（空氣=1） ：1.10-1.25
飽和蒸氣壓：0.13KPa（18℃）
燃燒性： 可燃
溶解度：微溶于冷水，溶于熱水、乙醇、苯、****、氯仿
閃點： 65℃
爆炸極限：1.8-16.3℃
引燃溫度：390℃

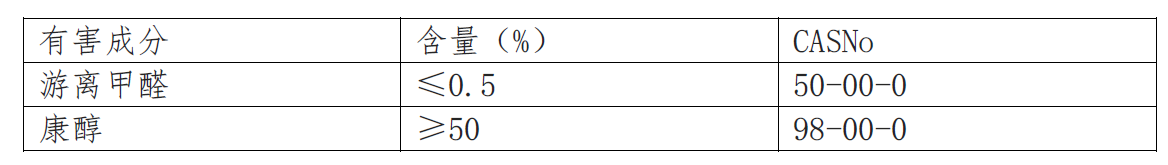

4.2 催化劑成分/組成信息
4.2.1 理化特性
外觀與性狀：棕色液體
沸點：140℃
相對空氣密度（空氣=1）:5.9
相對水密度（水=1）：1.4
飽和蒸氣壓：2.67KPa（140℃）
易燃性：易燃
4.3 清洗劑：無水乙醇
4.4 噴頭：進口
4.5 砂
4.5.1 焙燒砂 焙燒砂是將擦洗砂加熱到 870℃以上，并具有一定的保溫時間，使硅砂充分膨脹實現相變，因此焙燒砂又稱相變砂。經相變處理后，不僅使膨脹率大幅下降，而且砂粒中的結晶水、有機污染物、碳酸鹽、氧化物等經高溫焙燒后被大量清除，因此焙燒砂與擦洗砂相比不僅酸耗值低、灼減量和發氣量低，含泥量少，更主要的是膨脹率低。不僅能夠減少粘結劑加入量，更能有效防止鑄件產生熱裂、粘砂等缺陷，提高鑄件精度�？缮a(chǎn)鑄鋼件、鑄鐵件和非鐵合金鑄件。
4.5.2 CB 砂 耐熱：CB 砂的耐熱溫度為 18250C，可用于各種金屬鑄造。因此鑄造時無需根據不同的金屬選擇不同的鑄造砂。
比重：CB 砂的比重比鋯英砂少約 50%，每單位重量可做出多一倍的造型。由于較輕的比重，CB 砂較容易操作。但是也因為不同的比重需要調整粘結劑的添加量。
熱膨脹：CB 砂的熱膨脹率極低，可用于對尺寸精度要求高的鑄造件。
熱傳導：CB 砂的熱傳導較低，因此特別的模具設計可能需要較高的熱傳導率。
流動性：CB 砂為球狀體，具有極好的流動性。
粒徑范圍：寬泛的粒徑范圍供選擇。
化學性質：穩定，對人無危害。
回收方面的耐久性：在 13000C 下加熱粉粹測試中，與其它砂相比，CB 砂不易被破壞。所以 CB 砂有很高的耐摩擦性、機械沖擊和熱沖擊，也因此在回收利用時可以有很高的回收量。反復加熱情況下的熱膨脹穩定性：CB 砂的低熱膨脹性與石英砂相比非常明顯。在回收中，此特性在過反復使用仍可保持。品質：CB 砂是球狀耐熱材料，由針狀結晶(3A1203.25i02)組成均勻緊密的結構�；瘜W(xué)成分和粒徑可精確控制，不同于天然砂，可確保一貫的品質。主要應用：鑄造砂、高溫鼓風爐的耐火架、流動床爐的熱媒介、陶器過濾。
4.5.3 月砂
真球度高：填充性強、鑄型強度高、低粘結劑用量。
低膨脹率：鑄件尺寸精度高、表面光潔度高、高成品率。
高耐磨破碎性：回收再生性好、廢物排放少、節能環保。
高耐火度：減少鑄造缺陷、提高潰散性。
五.耗材使用
5.1 原料：呋喃樹脂、CB 砂、對甲苯磺酸固化劑、磺酸固化劑（醇基）、清洗劑。
5.2 催化劑的使用注意事項
戴橡膠手和防毒面具，套穿防毒服，避免藥品與身體接觸，液體為強酸性，對皮膚有很強的腐蝕作用，應該時刻注意避免接觸皮膚，若不小心接觸到液體，應該用大量水沖洗。該液體用塑料制容器密封保存，禁止用金屬制容器保存，防止金屬容器被腐蝕后引起泄露。
5.3 清洗劑的用途：清洗劑為乙醇，主要用于對噴頭的洗滌。
六．應用領域
無模鑄型制造技術是將增材制造（3d 打印）原理運用到傳統的鑄造行業，可以極大地簡化傳統的鑄造生產過程，尤其是單件、小批量生產和新產品的試制開發，能充分適應市場的需求。在各行各業的產品制造以及新產品開發當中，都需要大量地生產內腔、表面復雜的鑄件，例如：汽車發動機的缸體缸蓋，飛機的大中型復雜金屬鑄件，各類泵的泵體及葉輪，汽輪機高壓殼體，石油防噴器及各類閥體，武器裝備中復雜結構的金屬零件，火箭導彈上使用的耐熱合金件等。采用 3DP 系列產品生產鑄件，其尺寸精度、加工余量和表面質量與傳統鑄造工藝相當或優于，不但可以極大地縮短開發和制造周期，而且還大大降低了生產成本。
七.售后服務與質量保證
7.1 售后培訓：安裝調試完成后，由乙方負責向甲方于現場提供售后操作與日常維護保養知識專業培訓。培訓時間為1周。該期間費用承擔同安裝與調試安排。如若需要繼續提供培訓，乙方將收取合理的培訓費用。
7.2 質保期：自最終驗收報告簽署之日后12月內。除非正確、非正常使用所產生的問題外，該期間給予免費維修，對設備予以免費保養及維護，但對于正常使用及維護過程中的易損易耗件，不在質保范圍之內。
7.3 用戶在設備正常使用年限期間并在一年免保期后出現技術問題，工作日期間及時予以響應，并提出解決方案。對此，如需更換易損易耗件或維修維護，按材料費、人工開支等實際發生費用，提供有償服務。由于甲方人為因素或外部客觀原因等非正確使用、非正常使用所導致的問題，也按本條處理。
7.4 在有效的設備使用年限內，對于隨機標配軟件提供免費升級，但對于跨版本的升級則按實際成本收取升級費用（軟件不升級可長期使用）。
7.5 若購方于質保期內需要設備搬遷，乙方同意協助安裝調試，但應收取相應的人力資源費用與差旅支出。
7.6 專用設備耗材及零配保證長期供應。
