益模線割智能編程系統，實現3D與2D、設計與加工編程的一體化
為了制造升級，許多企業引進了大量四軸線切割機床用于加工生產，然而限于編程人員經驗與能力，許多復雜的幾何加工模型線割編程效率較低，對編程人員要求較高，導致高性能線割設備利用率不足。
益模科技依托NX(UG)平臺，基于一體化設計和智能化設計思路，研發了益模線割智能編程系統，通過智能化處理，將傳統的機上編程移植到外機編程，采用信息化處理，打通軟件和設備數據傳遞和兼容問題，實現3D與2D的一體化，設計與加工編程的一體化。
行業現狀
傳統的線割流程通常是：設計好的3D圖檔——2D工程圖投影尺寸標注——CAD中修圖編程——機床裝夾、加工；
傳統模式存在的問題如下：
·3D圖檔轉換成2D圖檔(格式DWG，DXF），通常會產生大量樣條曲線，這類曲線無法被現有的編程軟件識別，需要大量手動修補，且修補會影響精度和交付交期，修補的不好容易造成過切；
·設計2D線割工程圖，容易標注錯誤、耗費時間、打印浪費紙張；
·2D環境下編程由于缺少加工零件的細節特征，在應用線切割編程軟件時需要額外指定一些參數，導致效率降低；
·在機臺上要停機修改參數編程，影響機臺稼動率，對操機人員要求較高，且機臺上手動調整參數作容易出錯。
益�；�3D的操作解決方案
益模線割智能編程系統針對傳統流程進行了簡化：設計好的3D圖檔——根據顏色、幾何特征等直接在3D模型上進行編程，生成機臺所需代碼——基于物聯網的方式傳遞程序，機床裝夾、加工；
益模線割智能編程系統優勢：
·不需要圖檔轉換，直接從3D模型獲取幾何數據進行編程；
·自動生成線割工程圖（程式單），減少尺寸標注時間，規避標注出錯，同時實現3D圖檔與2D圖檔的同步更新及一體化；

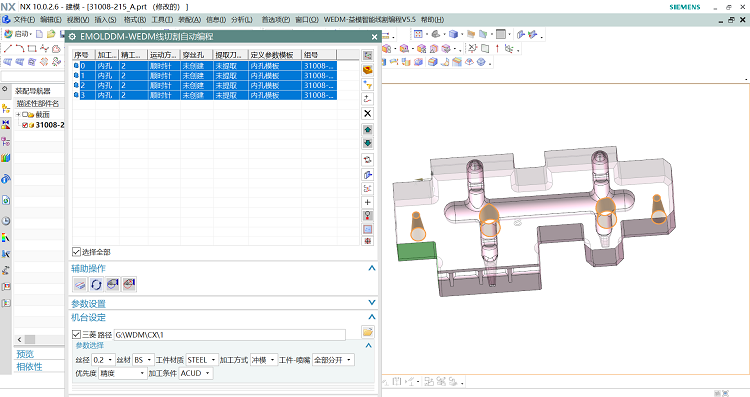

·自動分析需要進行線切割的區域，通過幾何形狀分類后，自動匹配加工工藝參數模板，集成常用的線割工藝知識，針對不同機床生成符合機床加工的程序代碼；
·包含通用的刀路生成器和各類線割機器指令器，根據幾何信息抽取出加工刀路軌跡，同時系統支持參數復檢糾錯功能和后處理錯誤預警。
·編程的自動化程度較高，減少了手動干預，降低了對編程人員的要求，對企業人員培養和管理成本大有助益。
支持的線割類型：
線割內孔加工編程
線割外形加工編程
線割開放路徑加工編程
線割無屑加工編程
此外，益模線割智能編程系統還具有以下優勢：
·無人值守自動化加工：
機床只要具備自動穿線、剪線功能，可取消夜班值守人員，實現無人值守自動加工，包含直身的圓孔、直身的異形孔、直身的外輪廓、錐孔、上下異形的孔、上下異形的外輪廓等類型的自動化集中切斷的無人值守自動加工；

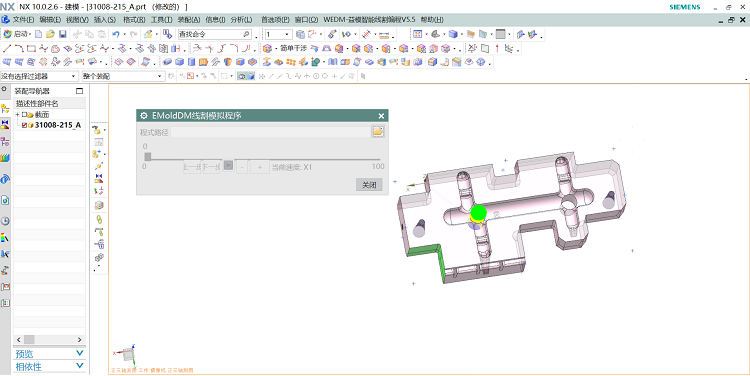

·支持線割程序刀路模擬：
根據線割程序，模擬刀路加工過程，提前預防錯誤出現；

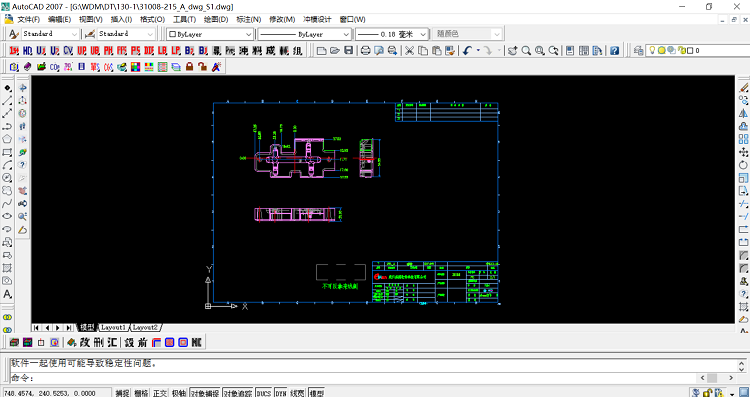

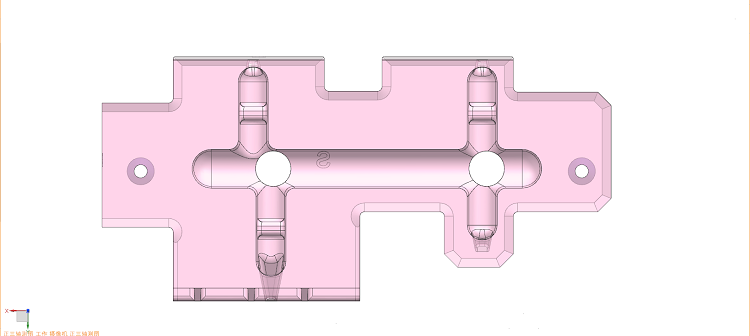

·自動生成線割檢測工程圖：
支持的機床類型：

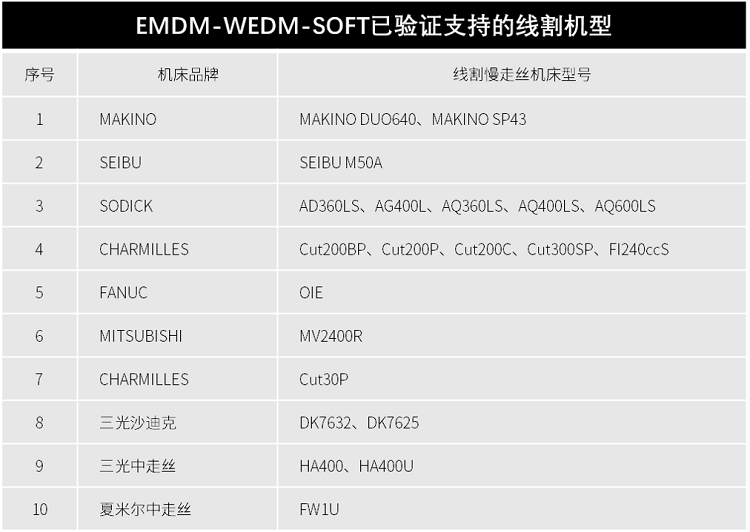

目前可以支持的機床類型有：日系線割機床、美系線割機床、德系線割機床和國內線割機床。（機型如下圖）
此外，還可以根據企業提供的機型代碼訂制開發后處理。
益模線割智能編程系統應用收益：
相對于傳統的線割編程方式，益模線割智能編程系統的應用收益如下：
1)因減少3D到2D圖檔的轉換工作，以及大量的手動修補等工作，效率可提升35%~60%不等；
2)不用采用設計出2D工程圖，無需額外指定一些參數，并且系統有參數復檢糾錯功能和后處理錯誤預警，質量事故可減少50%左右；
3)因益模編程自動化程度更高，可有效避免大量的手動干預，大幅降低了對編程人員的經驗要求，減少了企業人才培養和管理成本；
基于上述收益，益模推薦最佳效率的人機配比為：1位編程技術人員，提供8~10設備所需的編程程序。
*根據益模企業客戶真實數據整理
結語：
依托益模線割智能編程系統，企業可以將設計、加工、制造鏈打通，使數據和知識得到流轉，解決模具制造過程中由于線割供需數量的龐大，工藝精度要求較高，造成線割段出現線割供給不暢、設備與系統編程數據傳輸丟失，人為干預過多等等一系列影響產出效率的問題，從而提升企業競爭力。
（武漢益�？萍脊煞萦邢薰� 陳新法/汪攀）
