擴散焊技術在模具行業中的應用-前沿技術

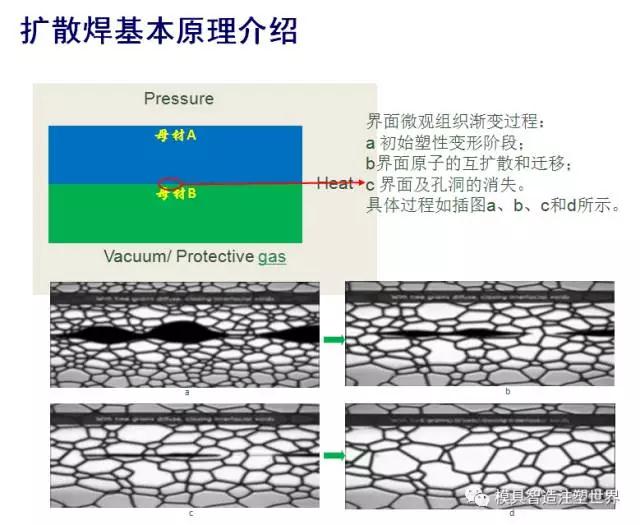

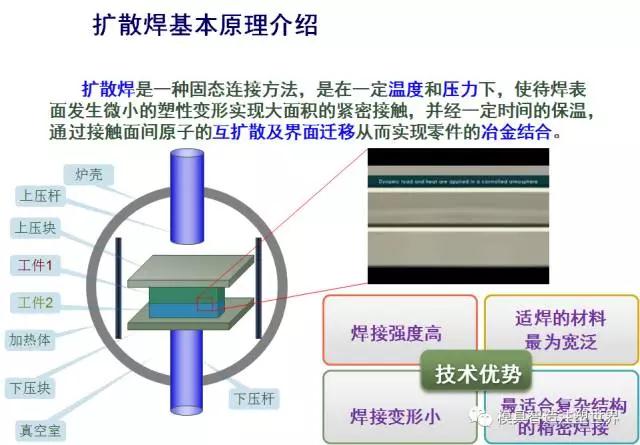

擴散焊是一種固態連接方法，是在一定溫度和壓力下，使待焊表面發生微小的塑性變形實現大面積的緊密接觸，并經一定時間的保溫，通過接觸面間原子的互擴散及界面遷移從而實現零件的冶金結合。
在焊接過程中，首先將工件1、2放入爐體內部，然后通過加熱體對工件進行加熱，當工件溫度達到焊接溫度后，通過上下壓桿對工件施加一定的壓力，并進行保溫及保壓，在此過程中，焊接界面首先發生塑性變形，使得界面更充分地接觸，原子通過界面或體內部進行擴散遷移，最終獲得無缺陷的焊接結構，且接頭微觀組織與母材一致。
擴散焊的上述機理決定了該方法具有獨特的技術優勢，如：焊接強度高、適焊材料范圍廣、焊接變形小、特別適用于復雜結構的精密焊接。

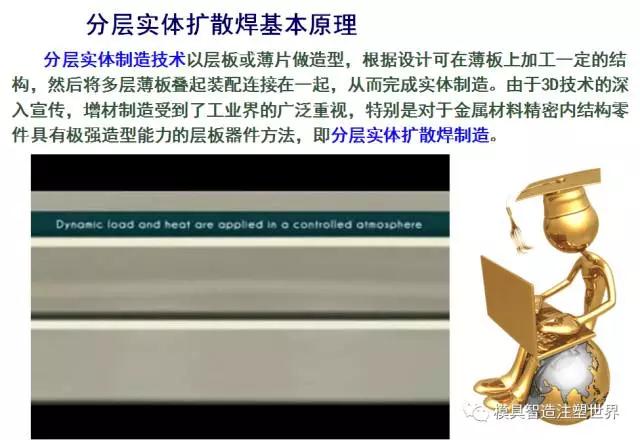

正是在擴散焊所具有的獨特技術優勢的基礎上，學者們進一步發展了針對復雜內部結構產品的制造方法，也就是分層實體擴散焊，該方法以層板或薄片做造型，根據設計可在薄板上加工一定的結構，然后將多層薄板疊起裝配連接在一起，從而完成實體制造。該方法對于制備金屬材料精密內結構零件來說是一種具有極強造型能力的層板器件方法。其具體過程為：1、在設計上，先將復雜內部流道零件進行分層；2、利用腐蝕和機械方法加工出每一層的對應結構；3、將加工后的各層按設計順序疊放，并利用擴散焊將其連接成為最終零件。

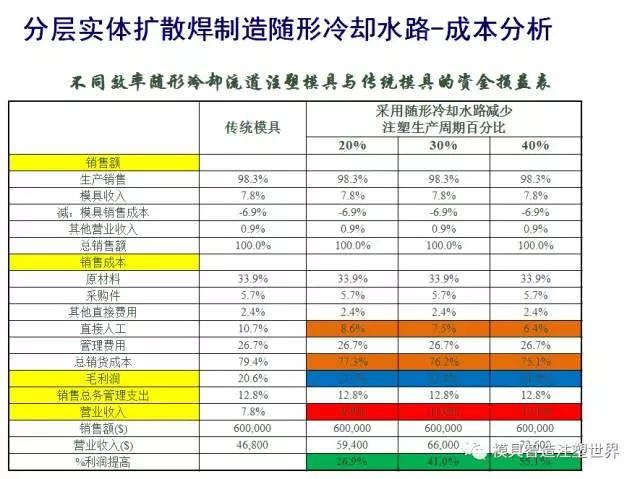

現代模具行業中，為滿足產品尺寸精度以及成本控制的要求，對于模具冷卻提出了更高的要求，分層實體擴散焊方法憑借其在復雜結構產品制造方面的技術優勢，被應用于隨形冷卻水路的制造領域，其具有5點技術優勢，分別為：1 可以基于產品形狀及冷卻要求進行任意復雜形狀的冷卻水路設計及制造；2 提高溫度均勻性和冷卻效率；3 減少成本約15%-60%；4 提高產品質量，減小廢品率；5 針對復雜形狀產品，擴展傳統加工方法無法達到的換熱區域。
目前，多數模具冷卻水道的制造還是通過鉆孔、堵孔的方法完成，針對復雜產品結構，如本圖中所示的鼠標、肥皂盒等，無法對冷卻水道進行任意設計，以達到更高的冷卻效率。

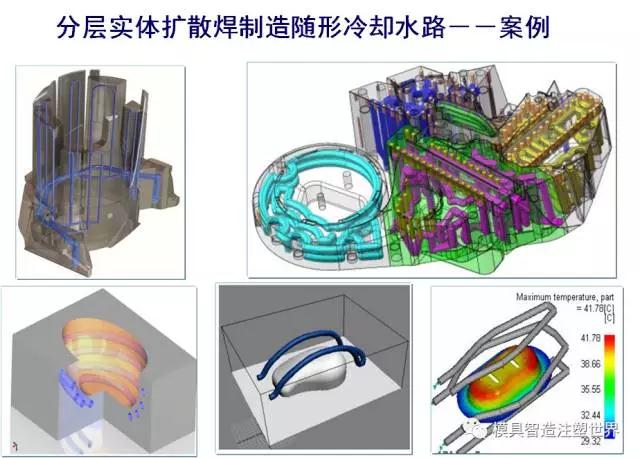

而通過采用分層實體擴散焊制備冷卻流道，可以針對產品不同部位的冷卻需求，對冷卻流道進行針對性的設計，并通過分層實體擴散焊這一制造方法，完成復雜冷卻流道的加工。

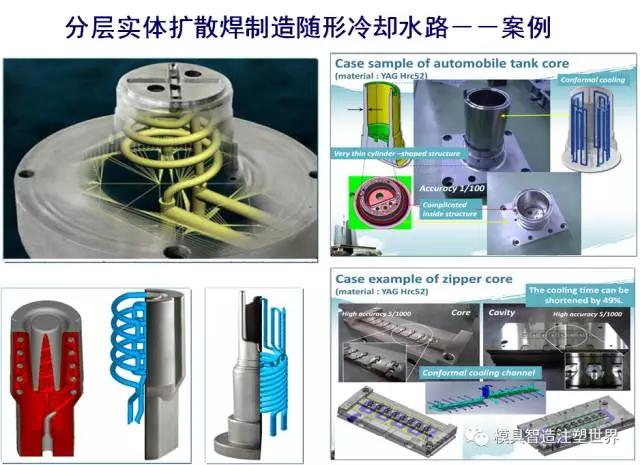

同時針對復雜形式流道（如螺旋流道），傳統的制造方法更是可望而不可及，而新的制造方法的發展使得這類產品結構的制造成為了可能，如 ：壓鑄鑲件；口紅蓋注塑模具鑲件；汽車水箱核心、拉鏈?zhǔn)搅慵诵牡取?/span>

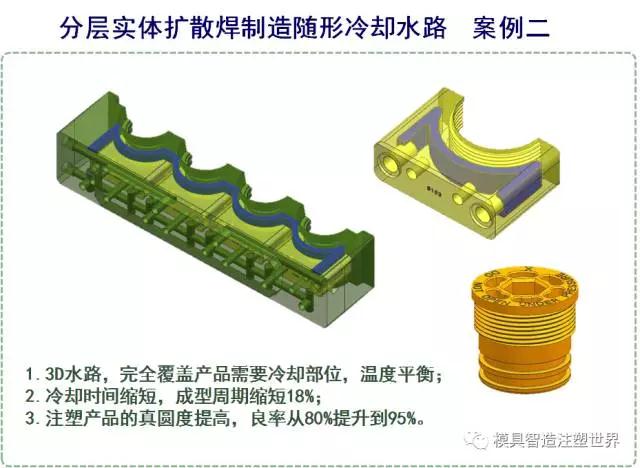

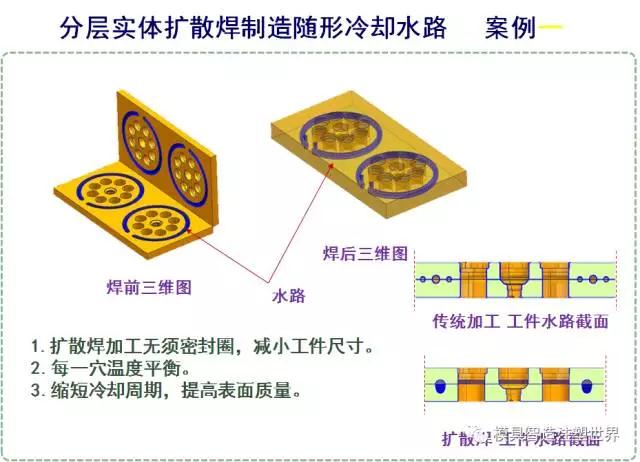

下面將結合本公司的具體案例，介紹擴散焊技術在隨形冷卻流道制造中的具體應用。

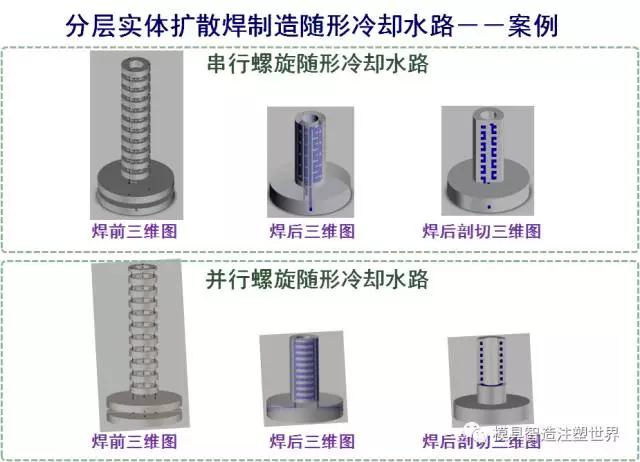

首先以串行螺旋冷卻流道為例，該產品由基板、流道板、蓋板組成，通過擴散焊的方法實現層板之間的焊接，工作過程中，冷卻水可以從基板流入，在流道板內部，沿圓周方向均勻流過該流道板，到達上一層流道板，實現在隔層流道板之間的串行流動，隨后到達頂層并最終返回至基板，同樣，該結構也可以實現冷卻水自上而下的串行流動，起到均勻冷卻的作用。
對于并行螺旋冷卻流道來說，該產品同樣由基板、流道板、蓋板組成，通過擴散焊的方法實現層板之間的焊接，在工作過程中，冷卻水經內部流道沿圓周方向均勻流過圓柱，起到均勻冷卻的作用。

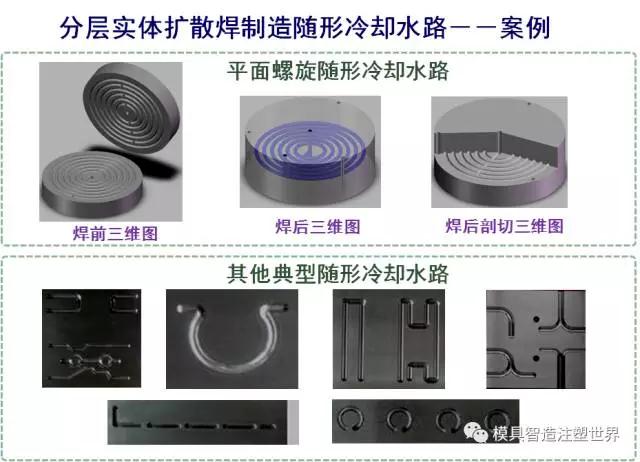

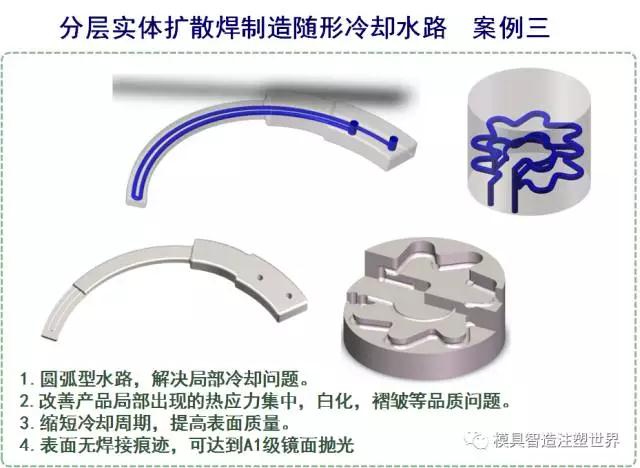

對于平面冷卻結構，擴散焊技術可以實現任何復雜流道結構的制造，如定型的平面螺旋結構、半圓弧流道、凸凹流道、平滑轉角等結構。

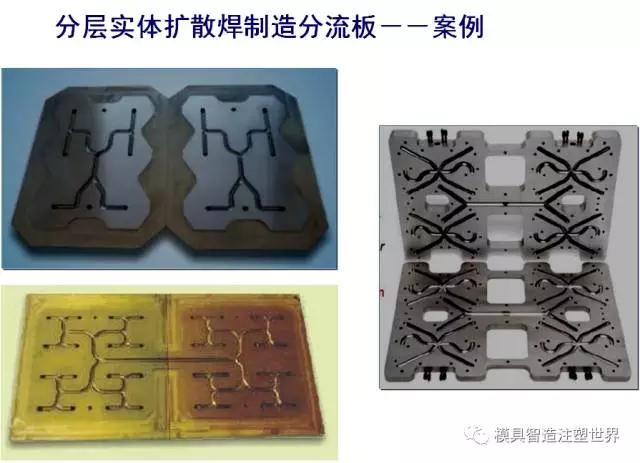

采用分層實體方法制造的熱流道分流板已在進口產品中得到了廣泛的應用。

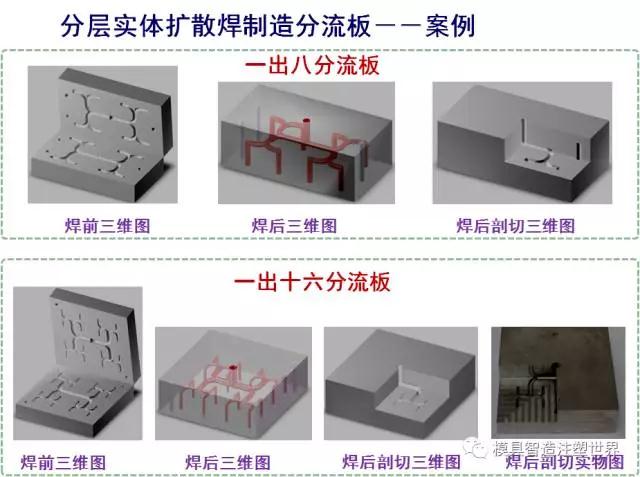

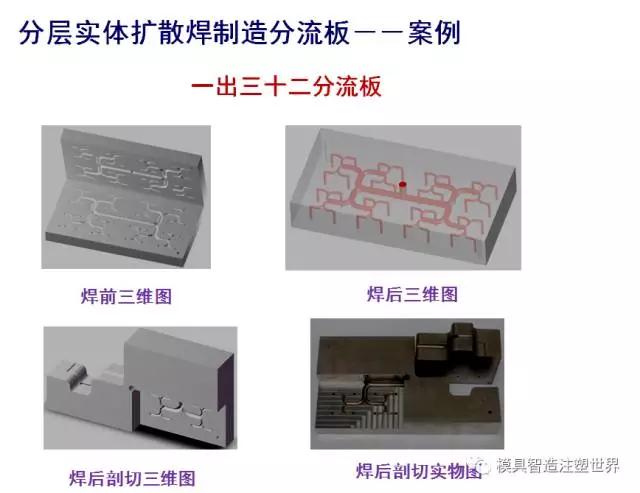

目前已成功解決了分流板分層制造過程中最關鍵的焊接問題，并對典型產品如一出八分流板、一出十六分流板和一出三十二分流板等）進行了試制。已在分流板焊前加工、焊接工藝、焊后變形等方面積累了大量基礎數據，能夠很好的協助客戶完成擴散焊式分流板的制造。
